Для восстановления работы тюнера нам потребуется JTAG(Joint Test Action Group - специализированный интерфейс для отладки и программирования.)На SAT ресиверах есть инженерный порт, который используется в процессе отладки железа и программного обеспечения. Его называют JTAG, он стандартизирован его используют для реанимации "убитых" тюнеров, в которых случайно или неумелыми действиями при перешивке затерт или запорчен софт и тюнер не отвечает или не дает возможности работать через COM-port. Для того, чтоб подключиться компьютером к JTAG-порту, нужен специальный интерфейс (кабель)и соответствующее программное обеспечение.
Схемы для программирования через JTAG-бывают на микросхемах или резисторах.Схемы на резисторах чувствительны к длине кабеля,а схемы на микросхемах позволяют работать с кабелем длиной 1 метр.Далее приведу несколько схем JTAG,какой прошивать Вы уже выбирайте сами по своему вкусу:
Схема на резисторах

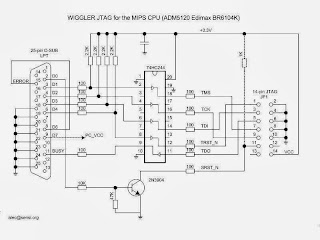

Схемы на микросхемах
После сборки программатора
- подпаиваемся к плате 4060CX PLUS
- снимаем джампер
- запускаем программу EJTAG_TT_1.0.6.14.
- включаем ресивер в сеть
В программе ставим галочки,как на рисунке ALI SDRAM,ALIM322X,SPI ALI,16/8 BYTE MODE и FAST AMD/SPI.
Затем нажмите кнопку КОННЕКТ. Если всё правильно, то в окне должна появиться информация о вашем тюнере.Если всёправильно кнопки считать, записать станут активными, переходим к следующему шагу.
В флеш память можно записать сам загрузчик или записывать по очереди блоками,но легче закинуть саму прошивку.
Жмём записать, указываем путь к заранее
приготовленному дампу и соглашаемся. В
низу программы стартует полоса загрузки. Шьётся
JTAG-ом долго в среднем около 30 минут.
Дождавшись завершения 100 процентов-выходим из программы,выключаем тюнер,отключаем программатор.
